EOAT Gripper - Serie ISC S
ISC Manuale utente della pinza interna morbida V3.0.pdf

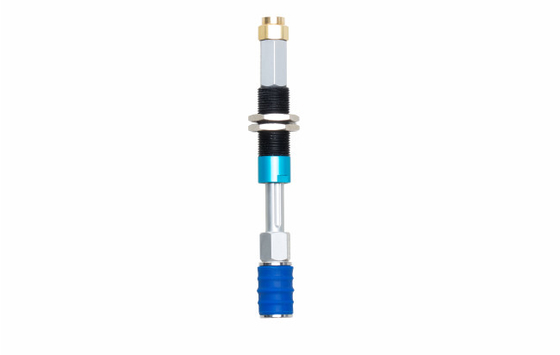

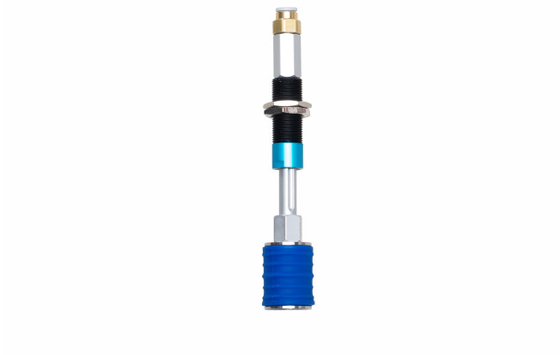

L'airbag interno dell'ISC e' un innovativo apparecchio morbido, progettato ispirandosi allo stato di autodifesa dei pesci palla.l'airbag può espandersi e realizzare l'armatura internaPoiché la parte a contatto con il pezzo di lavoro è di gomma di silicio morbida, una volta pressurizzata, può essere generato un "materasso d'aria" tra gomma di silicio morbida e supporto rigido.
Questo rende uniforme lo sforzo di contatto e il pezzo non è facilmente danneggiato.la pressione dell'aria gonfiata può essere modificata per controllare la gamma di gonfiamento degli airbag e lo stress di contatto con il pezzo di lavoroPertanto, la flessibilità della presa può essere notevolmente aumentata.

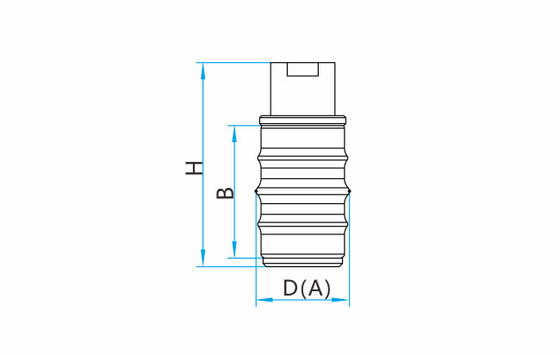

Parametri di aspetto | |||||

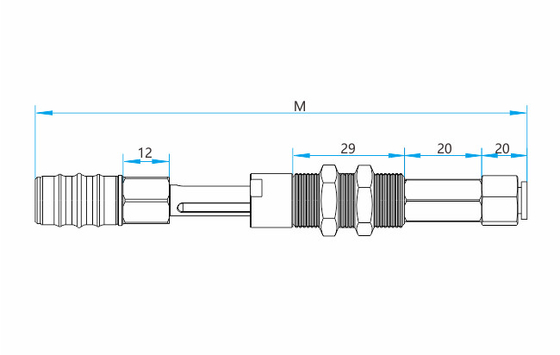

Modello | Altezza dell'airbag H | Larghezza A | Diametro dell'interfaccia di contatto D | Altezza dell'interfaccia di contatto B | Altezza totale M |
SRT-ISC-S25 | 36.8 | 25 | 25 | 26.3 | H+105 |
Radius esterno dell' inflazione | ||||
Modello | Diametro normale (mm) | Diametro di espansione finale ((mm) | Pressione dell'aria finale ((kPa) | Carico finale (g) |
SRT-ISC-P25 | 25 | 37.4 | 180 | 3600 |
Applicazioni
La pinza esegue lavori di movimentazione sotto forma di espansione del gas, in scenari di applicazione reali, può essere utilizzata per oggetti a forma di bottiglia, anello, con fori e oggetti altamente flessibili,come tubi di prova di vetro, vasi antichi, bevande in bottiglie di vetro e così via.
